半导体企业办公室设计：研发、测试与客户交流怎样相互配合？

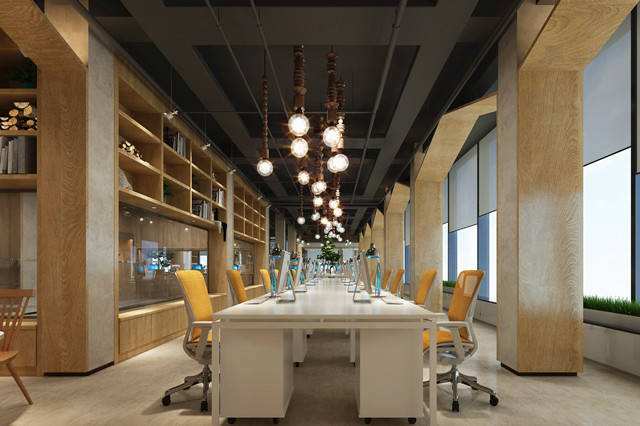

半导体办公室设计
科技企业总部设计
2026.09.21
1/
半导体企业的工作通常涉及芯片研发、验证测试、产品、销售和客户技术支持。研发团队需要安静与保密，测试设备关注电力、散热和防静电，客户交流又需要快速展示复杂技术。普通科技办公室的开放布局并不能自动满足这些需求，设计要从技术工作方式与设备条件出发。
研发团队的邻接关系应按项目链条安排。架构、设计、验证、产品和项目管理高频协作，可以通过项目室、评审间和共享白板连接；不同保密等级的团队则设置权限边界。开放工位不宜成为所有讨论的场所，小型技术会议和视频空间需要足够数量。
测试与实验区域不能被当作普通设备房。设备功率、发热、噪声、振动、网络和不间断运行要求逐项确认，空调与配电按真实负荷设计。防静电地面、接地和操作台根据设备需求配置，不应把“科技感地坪”与专业防静电性能混为一谈。检修、搬运与未来扩展也要留出空间。
研发资料与屏幕隐私很重要。工位朝向、门禁、玻璃遮挡和打印管理共同控制，访客路线不穿越核心办公。项目白板和样片资料使用后及时收起，门外预约系统避免显示敏感项目名称。保密不能只靠封闭，还需要空间与流程一致。
客户技术交流通常需要多种表达方式。正式会议、样品演示、远程连线和问题共创，可在对外会议与技术展示区完成。展示内容重在说明技术逻辑、应用场景和发展过程，不必用大量灯带制造抽象科技感。可替换模块和稳定设备接口方便产品快速更新。
长时间研发工作需要健康环境。低眩光照明、合适桌面、双屏或多屏支架、安静区和稳定新风比装饰更影响效率。团队冲刺时，项目空间、补给和短时恢复位置靠近，避免员工在工位上持续开会。夜间运行团队还要有独立机电与安全条件。
组织变化和设备升级较快，空间应保留弹性。标准工位模数、可调整隔断、备用电力与网络路径支持团队扩缩。主干系统一次规划，末端按设备分阶段增加，可以避免每次产品线变化都大规模拆改。
半导体企业办公室的专业性，体现在复杂研发与客户协作是否被准确支持。把设备、安全、保密和长期工作体验融入总部办公设计，空间才能服务技术团队，而不是仅在视觉上表达“高科技”。
